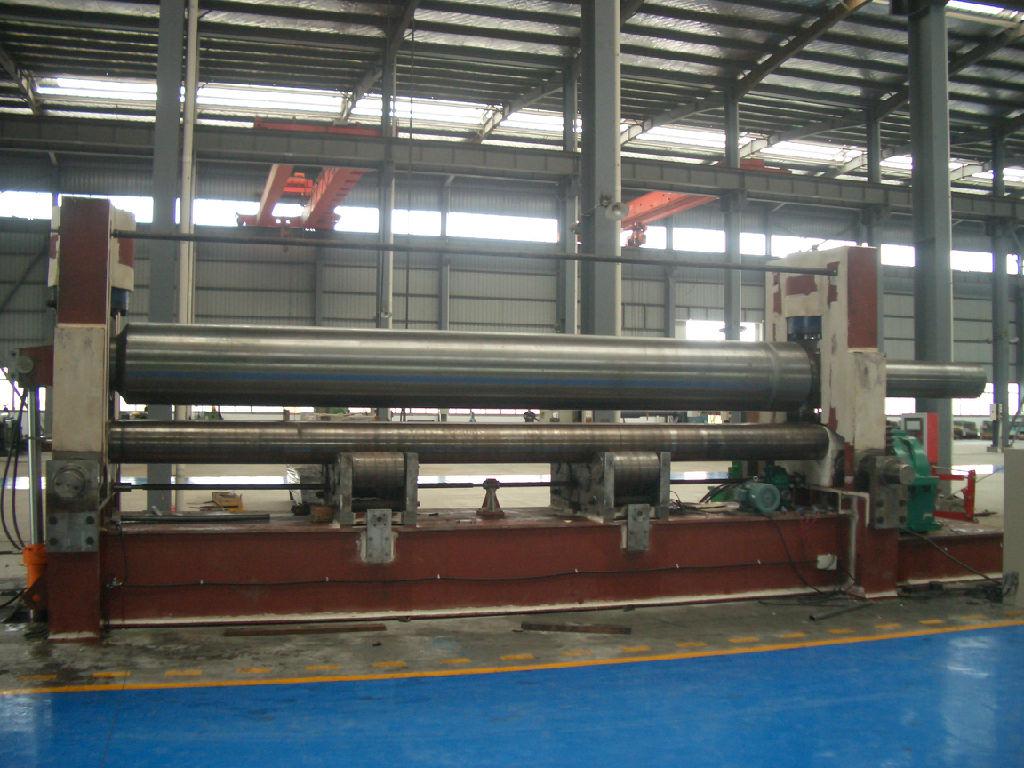

概述：液压式三辊对称卷板机结构形式为三辊对称式，上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。液压式三辊对称卷板机缺点是板材端部需借助其它设备进行预弯。液压式三辊对称卷板机适用于卷板厚度在50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

规格型号	最大厚度 (mm)	最大宽度 (mm)	屈服极限 (MPa)	卷板速度(m/min)	满载最小直径(mm)	上辊直径(mm)	下辊直径(mm)	下辊中心距 (mm)	主电机功率(kw)	液压电机功率(kw)
W11-30×2000	30	2000	245	4	1200	360	290	480	22	7.5
W11-25×2500	25	2500	245	4	1200	370	300	480	22	7.5
W11-30×2500	30	2500	245	4	1200	420	360	550	30	11
W11-25×3000	25	3000	245	4	1200	430	370	550	30	11
W11-30×3000	30	3000	245	4	1200	450	390	600	30	11
W11-40×2500	40	2500	245	3.5	1400	500	400	600	37	15
W11-40×3000	40	3000	245	3.5	1600	540	440	600	45	18.5
W11-50×3000	50	3000	245	3.5	2000	580	480	750	55	22
W11-60×3000	60	3000	245	3.5	2400	660	560	800	75	30
W11-70×3000	70	3000	245	3.5	2800	710	620	850	90	37
W11-80×3000	80	3000	245	3.5	3200	770	680	900	90	37
W11-90×3000	90	3000	245	3.5	3600	820	730	950	110	45
W11-100×3000	100	3000	245	3.5	4000	860	770	1000	110	45
W11-110×3000	110	3000	245	3.5	4400	900	810	1080	132	55
W11-120×3000	120	3000	245	3.5	4800	950	860	1160	132	55
